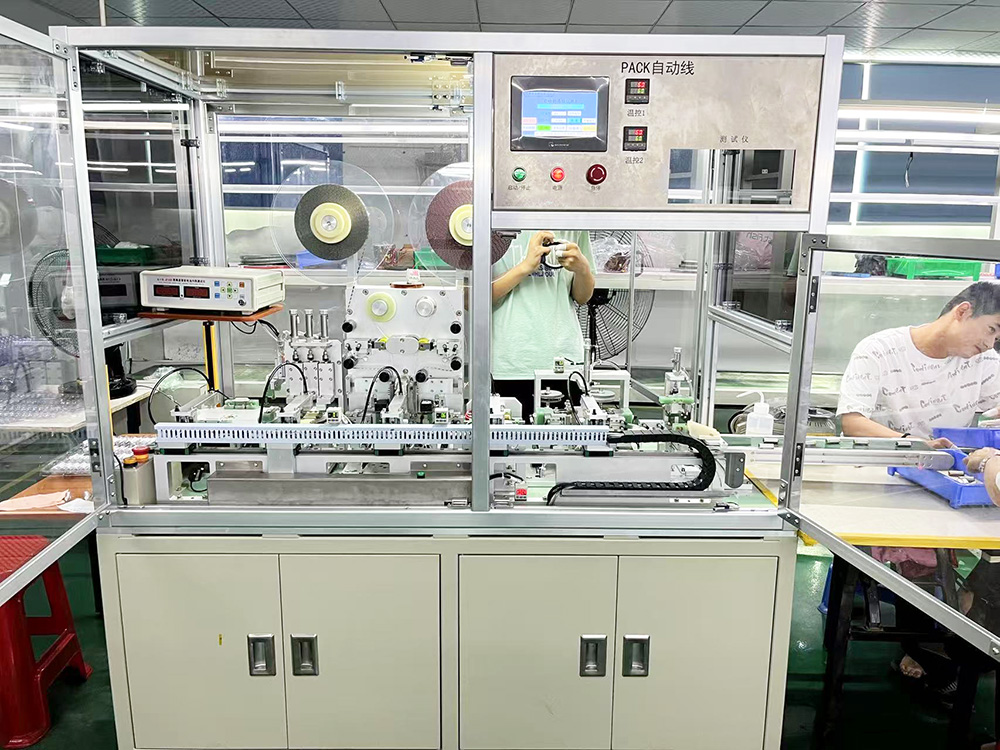

锂电池PACK自动线一体机（锂电池包胶贴纸机）

一、功能概述

本机用于圆柱形锂电池测试、折角、贴青稞纸、折极耳、整形、贴顶胶、折极耳、贴侧胶、贴红黑胶。

二、设备组成

转盘上料机构、测试机构、折角机构、贴青稞纸机构、折极耳机构、整形机构、贴顶胶机构、工位转移机构、机架工作台、电气控制系统。

三、设备特性

1. 一台机器完成电压内阻测试、折角、贴青稞纸、整形、贴顶胶工序。

2.效率：24~30个/分钟

3. 操作机器只需要一人上料，一人收料。

4. 机器可自动选出测试不合格的电池。

5. 折角机构全部采用精密导轨滑块做导向机构，折角后外观无褶皱、无破损。

6. 贴青稞纸机构同时贴正负极青稞纸，同时对电池端面整形。

7. 折极耳机构可把极耳从极耳胶根部折起。

8. 整形机构采用热整形模具对电池进行加热整形，整形效果更好，电池不超直径，无凸起棱边和凸角。

9. 贴顶胶机构采用特殊的结构吸胶稳定，吸盘不掉胶纸，包胶机构采用弹性吸盘和弹性滚轮，包胶紧密，无起皱，不脱胶。

10. 整机采用真空吸盘吸电池进行工位转换。

11. 各工位电池夹具均设有真空，能稳定吸住电池，使电池在夹具里不移位不晃动。

12. 采用可编程控制器PLC实现全自动控制，机器运行稳定，自动化程度高。
